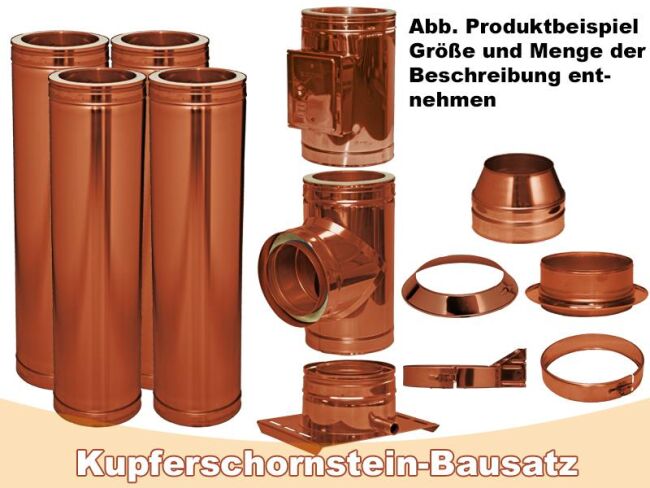

DINAK Kupferschornstein Bausatz DW 200 3,2m

Doppelwandiger Kupferschornstein Bausatz 3,2 m


Kupferschornsteinbausätze von Ø 80 mm - Ø 300 mm.


Lieferumfang:

1 x Grundplatte mit Kondensatablauf
Die Grundplatte (auch Kaminfuß) mit Kondensatablauf ist das Grundelement des Schornsteinbausatzes. Grundplatte für Bodenmontage (Fundament von 400 mm x 400 mm nötig) oder als Wandstütze/ Konsole, im Falle einer Wandmontage.

1 x T-Anschluss 90 Grad
Verbindet mittels einer Wanddurchführung  die Feuerstelle mit dem Kupferschornstein

1 x Reinigungselement ( Prüföffnung ) mit Kasten u. Tür
Mittels dieses Reinigungselements kann vom Schornsteinfeger geprüft werden, ob der Schornstein im Inneren verunreinigt ist. Die Reinigung befindet sich unter dem T-Stück und über der Grundplatte/ dem Kondensatableiter.

1 x Abgaskupplung Übergang ew-dw
Dieses Element ermöglicht es ein Doppelwandigen Schornstein auf Einwandiges Rauchrohr zu reduzieren.

Längenelemente
Doppelwandige Längenelemente die mittels Steckverbindung aufeinandergesetzt werden.

Höhe | Anzahl Längenelemente

3,2 m = 2 St. Längenelement 930 mm

Anzahl  Wandhalter
Mit dem Wandhalter wird der Kupferschornstein am Mauerwerk oder an der Tragkonstruktion befestigt.

• Von 3,2 m bis 5,7 m: 1 Wandhalter

1 x Wetterkragen
Der Wetterkragen oder aber auch Regenkragen wird als Abdichtung der Dachdurchführung, gegen Niederschlag eingesetzt

1 x Mündungsabschluss
Der Mündungsabschluss wird als Abschlusselement auf den Schornstein aufgesetzt, um die innenliegende Isolierung vor Feuchtigkeit und Nässe zu schützen.

Durchmesser 80 und 100 werden werksmäßig mit Dichtungen geliefert.

Bestandteile
1x WANDBEFESTIGUNGSBAND 70-120 DW Ø200
1x ISOLIERTE VERANKERUNGSPLATTE MIT ABLAUF SEITLICH DW Ø200
1x T-STÜCK 90º DW Ø200
1x VERBINDUNGSKUPPLUNG SW/DW SW Ø200
2x LÄNGENELEMENT 940 mm DW Ø200
1x MÜNDUNGABSCHLUSS DW Ø200
1x WANDROSETTE DW Ø200
6x KLEMMBAND Ø200
1x REINIGUNGSELEMENT MIT TÜR DW Ø200
